Как устроен счетчик Гейгера.
|
|
Счётчик Ге́йгера, счётчик
Ге́йгера—Мю́ллера
— газоразрядный
прибор для регистрации попавших в него ионизирующих
частиц.
Принцип
предложен в 1908 году Гансом
Гейгером;
в 1928 Вальтер
Мюллер,
работая под руководством Гейгера, реализовал на практике несколько версий
прибора, конструктивно отличавшихся в зависимости от типа излучения, которое
регистрировал счётчик. |
|
|
Конструктивно счётчик Гейгера устроен
также как пропорциональный счётчик, т.е. представляет собой цилиндрический
конденсатор, заполненный инертным газом. К внутреннему электроду (тонкой
металлической нити) приложен положительный потенциал, к внешнему – отрицательный.
Функционально счётчик Гейгера также в основном повторяет пропорциональный
счётчик, но отличается от последнего тем, что за счёт более высокой разности
потенциалов на электродах работает в таком режиме, когда достаточно появления
в объёме детектора одного электрона, чтобы развился мощный лавинообразный
процесс, обусловленный вторичной ионизацией (газовое
усиление),
который способен ионизовать всю область вблизи нити-анода. При этом импульс
тока достигает предельного значения (насыщается) и не зависит от первичной
ионизации. По существу, при попадании в счетчик Гейгера частицы в нём вспыхивает
(зажигается) самостоятельный газовый разряд. При этом коэффициент газового
усиления может достигать 1010,
а величина импульса десятков вольт.
Этот счётчик обладает практически стопроцентной вероятностью регистрации
заряженной частицы, так как для возникновения разряда достаточно одной электрон-ионной
пары. Однако длительность сигнала со счётчика Гейгера сравнительно велика
(≈ 10-4
с). Именно такое время требуется, чтобы медленные положительные ионы,
заполнившие пространство вблизи нити-анода после пролёта частицы и прохождения
электронной лавины, ушли к катоду и восстановилась чувствительность детектора. |
|
|
|

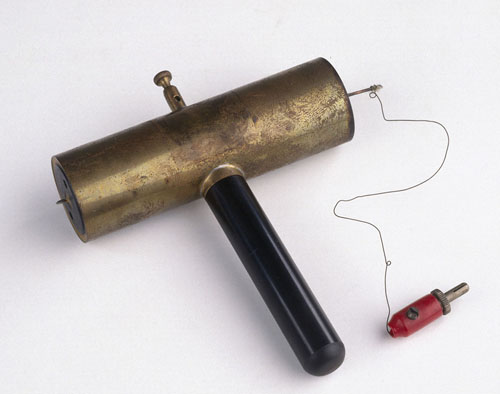

Счетчик Гейгера-Мюллера.
1932 год.
Вот с этого прибора и началось создание датчиков радиоактивного излучения.
|
|
|
|
Этот счетчик Гейгера-Мюллера
можно видеть в Лондонском музее науки..
|
|
История создания счетчика
Гейгера - Мюллера изложена в статье, котороая находится по этому адресу:
http://onlinelibrary.wiley.com/doi/10.1002/andp.201300726/pdf
|
|
|
|
|
|
|
|
|
|
|
