Исторический отдел

Бета-гамма-индикатор радиоактивности ДП-63-А.
Приборы этого типа предназначены для обнаружения загрязненности местности бета- и гамма-активными веществами и оценки уровней гамма-радиации. ДП-63 и ДП-63-А имеют одинаковую принципиальную схему, технические данные и внешний вид. В модернизированном варианте ДП-63-А использован ряд новых образцов деталей. Правила работы с указанными приборами аналогичны.
Прибор смонтирован в пластмассовом корпусе. На верхней панели прибора расположены шкала микроамперметра, корректор установки стрелки микроамперметра, кнопки включения поддиапазонов, крышка отсека питания. В днище корпуса сделана прорезь для доступа бета-излучения. Это окно закрыто заслонкой. Заслонка открывается с помощью кнопки, помещенной на боковой стенке корпуса.
Внутри корпуса имеются два газоразрядных счетчика и другие элементы электрической схемы. Прибор снабжен контрольным бета-активным препаратом. Электропитание прибора представлено двумя съемными сухими элементами. Они способны обеспечить непрерывную работу прибора в течение примерно 50 часов.

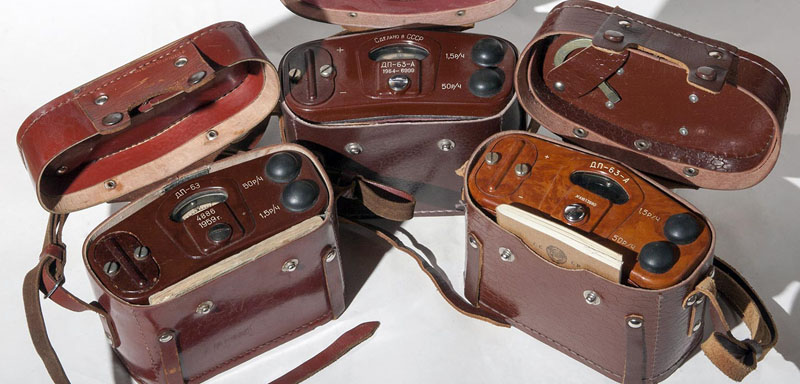

Индикатор радиоактивности ДП-63а

Корпус прибора герметичен, что достигнуто специальными резиновыми прокладками и уплотнениями. Весь прибор заключен в футляр из искусственной кожи. Для переноски прибора имеется ремень. Вес прибора с футляром 1,2 кг.
Диапазон измерений прибора от 0,1 до 50 Р/ч. Этот диапазон для повышения точности замеров разбит на два поддиапазона. Шкала микроамперметра отградуирована непосредственно в рентгенах в часах:
верхняя шкала имеет деления от 0,1 до 1,5 Р/ч (первый поддиапазон);
нижняя шкала имеет деления от 1,5 до 50 Р/ч (второй поддиапазон).
Включение поддиапазонов производится соответствующими кнопками. Порядок проверки работоспособности прибора следующий. При выключенном ДП стрелка микроамперметра должна находиться на нуле нижней шкалы. В противном случае, вращая корректор отверткой, устанавливают стрелку на нуль. Для оценки напряжения источников питания одновременно нажимают две кнопки «1,5 Р/ч» и «50 Р/ч». При этом стрелка прибора должна отклоняться правее цифры «5» (по нижней шкале). Если этого не происходит, то к прибору подключают свежие элементы. Затем нажимают кнопку «1,5 Р/ч». При исправном индикаторе стрелка устанавливается на нуле или в пределах зачерненного сектора шкалы первого поддиапазона. ДП-6З-А может работать при температуре наружного воздуха от —40° до +50°.
Наличие гамма-излучения определяется прибором, установленным на высоте 0,7—1 м от обследуемой поверхности. Низкие уровни гамма-радиации измеряют на первом поддиапазоне, а высокие — на втором поддиапазоне.
Бета-излучение регистрируется на расстоянии 20— 30 см от поверхности земли. При этом производят два замера: первый при нажатой кнопке «1,5 Р/ч» и второй при одновременном нажатии кнопки «1,5 Р/ч» и боковой кнопки. Если показания второго измерения больше, чем первого, то это свидетельствует о наличии бета-излучений. Это возможно в том случае, когда радиоактивные вещества находятся непосредственно в месте измерений.
Для обеспечения исправности прибора необходимо оберегать его от ударов, сильной тряски, содержать в чистоте; после работы под дождем или снегом прибор насухо протирают; после работы на зараженной местности проводят дезактивацию.
Введение
1. Назначение.
2. Технические данные.
3. Состав изделия.
4. Принцип работы.
Краткое описание блок схемы.
Электрическая схема индикатора и ее работа.
5. Конструкция.
6. Маркировка и упаковка.


Инструкция по эксплуатации.
Введение
7. Указания по тезнике безопасности.
8. Подготовка к работе.
9. Порядок работы.
Измерение мощности экспозиционной дозы гамма-излучения.
Индикация бетта-излучения
Смена источников питания.
10. Указания по техническому обслкживанию индикатора при эксплуатации.
Методика проведения работ по техническому обслуживанию индикатора, находящегося в эксплуатации.
Градуировка и поверка градуировки индикатора по гамма-источникам.
11. Техническое обслуживание индикаторов при подготовке к хранению и в ходе хранения.
Методика проведения работ по техническому обслуживанию индикаторов, находящихся на хранении.
12. Характерные неисправности и методы их устранения.
13. Транспортирование в процессе эксплуатации.
14. Характеристики и параметры основных элементов индикатора.
Счетчики СИ22БГ и СИ21БГ
Стабилитрон СГ301С-1
Транзистор МП-14
Бета-источник Б-8
Таблица напряжений и токов индикатора.
Формуляр
15. Общие указания.
16. Комплект поставки.
17. Свидетельство о приемке.
18. Гарантийные обязательства.
19. Рекламации
20. Свидетельство о консервации и расконсервации.
21. Сведения о движении индикатора при эксплуатации.
22. Сведения о закреплении индикатора за ответственным лицом.
23. Повседневный учет работы.
24. Итоговый учет работы.
25. Поверка градуировки индикатора в нормальных климатических условиях на предприятии-изготовителе.
26. Поверка градуировки в нормальных климатических условиях в эксплуатации.
27. Сведения о конструктивных и схемных изменениях произведенных в индикаторе в процессе эксплуатации и ремонта.
28. Сведения о ремонте индикатора в ремонтных органах.
29. заключение орезультатах поверки индикатора инспектирующими и поверяющими лицами.
30. Для служебных отметок
Приложение 1.
Рис. 2. Схема принципиальная электрическая прибора.
Перечень элементов.
Приложение 2.
Рис. 3 Схема электромонтажная ДП-63-А.
Элементы, устанавливаемы по схеме.
Приложение 3.
Рис. 4. Общий вид индикатора в футляре.
Приложение 4.
Передняя панель индикатора.
Приложение 5.
Рис.6. Вид индикатора без кожуха.
