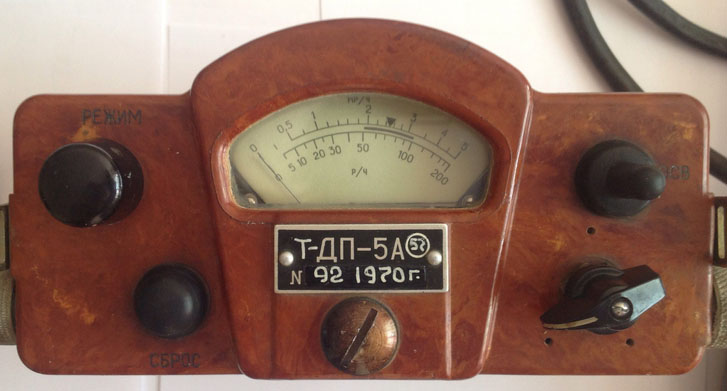

Измеритель мощности дозы - рентгенометр
ДП-5.
|
|
Назначение
и устройство ДП-5.
|
|
| Измерители
мощности дозы ДП-5А (Б) и ДП-5В предназначены для измерения уровней радиации
на местности и радиоактивной зараженности различных предметов по гамма-излучению.
Мощность гамма-излучения определяется в миллирентгенах или рентгенах
в час для той точки пространства, в которой помещен при измерениях соответствующий
счетчик прибора. Кроме того, имеется возможность обнаружения бета излучения. |
|
|
|
Диапазон
измерений по гамма-излучению от 0,05 мР/ч до 200 Р/ч в диапазоне энергий
гамма квантов от 0,084 до 1,25 Мэв. Приборы ДП-5А, ДП-5Б и ДП-5В имеют
шесть поддиапазонов измерений . Отсчет показаний приборов производится
по нижней шкале микроамперметра в Р/ч, по верхней шкале — в мР/ч с последующим
умножением на соответствующий коэффициент поддиапазона. Участки шкалы
от нуля до первой значащей цифры являются нерабочими. Приборы имеют звуковую
индикацию на всех поддиапазонах, кроме первого. Звуковая индикация прослушивается
с помощью головных телефонов .
Питание
приборов осуществляется от трех сухих элементов типа КБ-1 (один из них
для подсвета шкалы), которые обеспечивают непрерывность работы в нормальных
условиях не менее 40 ч — ДП-5А и 55 ч — ДП-5В. Приборы могут подключаться
к внешним источникам постоянного тока напряжением 3,6 и 12В — ДП-5А и
12 или 24В — ДП-5В, имея для этой цели колодку питания и делитель напряжения
с кабелем длиной 10 м соответственно. |
|
|
|
Устройство
приборов ДП-5А (Б) и ДП-5В. В комплект прибора входят:
футляр
с ремнями;
удлинительная
штанга; колодка питания к ДП-5А (Б) и делитель напряжения к ДП-5В;
комплект
эксплуатационной документации и запасного имущества;
телефон
и укладочный ящик. |
|
|
|
Внешний вид и
схема укладки ДП-5.
|
|
| 1
– прибор ДП-5В; 2 – блок детектирования; 3 – кабеля; 4 – штанга; 5 – телефоны. |
|
|
|
Прибор
состоит из измерительного пульта; зонда в ДП-5А (Б) или блока детектирования
в ДП-5В /, соединенных с пультами гибкими кабелями; контрольного стронциевриттриевого
источника бета излучений для проверки работоспособности приборов (с внутренней
стороны крышки футляра у ДП-5А(Б) и на блоке детектирования у ДП-5В).
Измерительный
пульт состоит из панели и кожуха. На панели измерительного пульта размещены:
микроамперметр с двумя измерительными шкалами; переключатель поддиапазонов;
ручка «Режим» 6 (потенциометр регулировки режима); кнопка сброса показаний
(«Сброс»); тумблер подсвета шкалы; винт установки нуля; гнездо включения
телефона . Панель крепится к кожуху двумя невыпадающими винтами. Элементы
схемы прибора смонтированы на шасси, соединенном с панелью при помощи
шарнира и винта. Внизу кожуха имеется отсек для размещения источников
питания. При отсутствии элементов питания сюда может быть подключен делитель
напряжения от источников постоянного тока. Воспринимающими устройствами
приборов являются газоразрядные счетчики, установленные: в приборе ДП-5А
— один (СИЗБГ) в измерительном
пульте
и два (СИЗБГ и СТС-5) в зонде; в приборе ДП-5В — два (СБМ-20 и СИЗБГ)
в блоке детектирования. |
|
|
|
Измеритель мощности
дозы (рентгенметр) ДП-5В
|
|
| 1
– телефоны; 2 – футляр с крышкой; 3 – тумблер подсвета шкалы микроамперметра;
4 – шкала микроамперметра; 5 – кнопка сброса показаний микроамперметра;
6 – переключатель диапазонов; 7 – гибкий кабель; 8 – блок детектирования;
9 – удлинительная штанга. |
|
Зонд
и блок детектирования представляет собой стальной цилиндрически корпус
с окном для индикации бета излучения, заклеенным этилцеллюлозной водостойкой
пленкой, через Которую проникают бета частицы. На Корпус надет металлический
поворотный экран, который фиксируется в двух Положениях («Г» и «Б»)
на зонде и в трех положениях («Г», «Б» и «К») на блоке детектирования.
В положении «Г» окно корпуса закрывается экраном и в счетчик могут проникать
только гамма лучи. При повороте экрана в положение «Б» окно корпуса открывается
и бета частицы проникают к счетчику. В положении «К» контрольный источник
бета излучения, который укреплен в углублении на экране, устанавливается
против окна и в этом положении проверяется работоспособность прибора ДП-5В.
На
корпусах зонда и блока детектирования имеются по два выступа, с помощью
которых они устанавливаются на обследуемые поверхности при индикации бета
зараженности. Внутри корпуса находится плата, на которой смонтированы газоразрядные
счетчики, усилитель-нормализатор и электрическая схема.
Футляр
прибора состоит: ДП-5А — из двух отсеков (для установки пульта и зонда);
ДП-5В — из трех отсеков (для размещения пульта, блока детектирования
и запасных элементов питания). В крышке футляра имеются окна для наблюдения
за показаниями прибора. Для ношения прибора к футляру присоединяются два
ремня.
Телефон
состоит из двух малогабаритных телефонов типа ТГ-7М и оголовья из мягкого
материала. Он подключается к измерительному пульту и фиксирует наличие
радиоактивных излучений: чем выше мощность излучений, тем чаще звуковые
щелчки.
Из
запасных частей в комплект прибора входят чехлы для зонда, колпачки, лампочки
накаливания, отвертка, винты.
Порядок
подготовки к измерениям прибора ДП-5
|
|
Подготовка
прибора к работе проводится в следующем порядке:
извлечь
прибор из укладочного ящика, открыть крышку футляра, провести внешний
осмотр, пристегнуть к футляру поясной и плечевой ремни;
вынуть
зонд или блок детектирования; присоединить ручку к зонду, а к блоку детектирования
— штангу (используемую как ручку);
установить
корректором механический нуль на шкале микроамперметра;
подключить
источники питания;
включить
прибор, поставив ручки переключателей поддиапазонов в положение: «Реж.»
ДП-5А и «А» (контроль режима) ДП-5В (стрелка прибора должна установиться
в режимном секторе);
в
ДП-5А с помощью ручки потенциометра стрелку прибора установить в режимном
секторе на «Т». Если стрелки микроамперметров не входят в режимные
сектора, необходимо заменить источники питания. |
|
Проверку
работоспособности приборов проводят на всех поддиапазонах, кроме первого
(«200»), с помощью контрольных источников, для чего экраны зонда и
блока детектирования устанавливают в положениях «Б» и «К» соответственно
и подключают телефоны. В приборе ДП-5А открывают контрольный бета-источник,
устанавливают зонд опорными выступами на крышку футляра так, чтобы источник
находился против открытого окна зонда. Затем, переводя последовательно
переключатель поддиапазонов в положения «X 1000» ,«Х 100», «X 10», «X
1» и «X 0,1», наблюдают за показаниями прибора и прослушивают щелчки в
телефонах. Стрелки микроамперметров должны зашкаливать на VI и V поддиапазонах,
отклоняться на IV, а на III и II могут не отклоняться из-за недостаточной
активности контрольных бета источников. После этого ручки переключателей
поставить в положение «Выкл.» ДП-5А и «А» — ДП-5В; нажать кнопки «Сброс»;
повернуть экраны в положение «Г». Приборы готовы к работе.
Радиационная
разведка местности |
|
Радиационную
разведку местности, с уровнями радиации от 0,5 до 5 Р/ч, производят на
втором поддиапазоне (зонд и блок детектирования с экраном в положении «Г»
остаются в кожухах приборов), а свыше 5 Р/ч — на первом поддиапазоне.
При измерении прибор должен находиться на высоте 0,7—1 м от поверхности
земли.
Степень
радиоактивного заражения кожных покровов людей, их одежды, сельскохозяйственных
животных, техники, оборудования, транспорта и т. п. определяется в такой
последовательности. Измеряют гамма-фон в месте, где будет определяться
степень заражения объекта, но не менее 15—20 м от обследуемого объекта.
Затем зонд (блок детектирования) упорами вперед подносят к поверхности
объекта на расстояние 1,5—2 см и медленно перемещают над поверхностью объекта
(экран зонда в положении «Г»). Из максимальной мощности экспозиционной
дозы, измеренной на поверхности объекта, вычитают гамма-фон. Результат
будет характеризовать степень радиоактивного заражения объекта.
Для
определения наличия наведенной активности техники, подвергшейся воздействию
нейтронного излучения, производят два измерения — снаружи и внутри техники.
Если результаты измерений близки между собой, это означает, что техника
имеет наведенную активность.
Для
обнаружения бета излучений необходимо установить экран зонда в положении
«Б», поднести к обследуемой поверхности на расстояние 1,5—2 см. Ручку
переключателя поддиапазонов последовательно поставить в положения «X 0,1»,
«X 1», «X 10» до получения отклонения стрелки микроамперметра в пределах
шкалы. Увеличение показаний прибора на одном и том же поддиапазоне по сравнению
с гамма измерением показывает наличие бета излучения.
Если
надо выяснить, с какой стороны заражена поверхность брезентовых тентов,
стен и перегородок сооружений и других прозрачных для гамма-излучений объектов,
то производят два замера в положении зонда «Б» и «Г». Поверхность
заряжена с той стороны, с которой показания прибора в положении зонда
«Б» заметно выше.
При
определении степени радиоактивного заражения воды отбирают две пробы общим
объемом 1,5—10 л. Одну — из верхнего слоя водоисточника, другую — с придонного
слоя. Измерения производят зондом в положении «Б», располагая его на
расстоянии 0,5-1 см от поверхности воды, и снимают показания по верхней
шкале.
На
шильниках крышек футляра даны сведения о допустимых норм радиоактивного
заражения и указаны поддиапазоны, на которых они измеряются.
|
|
|
|
|
|
